昆山角焊缝断裂金属检测-7411威尼斯

角焊缝断裂金属检测是一种金属检测过程，用于以破坏性方式检查根部熔深。宏观蚀刻金属检测提供了给定区域中样品的熔深，而角焊缝断裂测试则检查了整个金属检测样品的根部熔深。金属检测包括焊缝的潜在故障点，即焊缝的停止和重新开始。

为了通过断裂试验，试样必须在其自身上弯曲而不会破裂。如果发生断裂，断裂表面应无裂纹或根部融合不明显的迹象，并且断裂表面上可见的夹杂物长度和孔隙率的总和如下图所示不得超过3/8英寸（10毫米），

破坏金属检测程序：

（1）从150毫米金属检测样品的两端切割25毫米，得到100毫米金属检测样品（25毫米样品将用于宏观蚀刻测试）

（2）确保桌子上没有任何障碍物

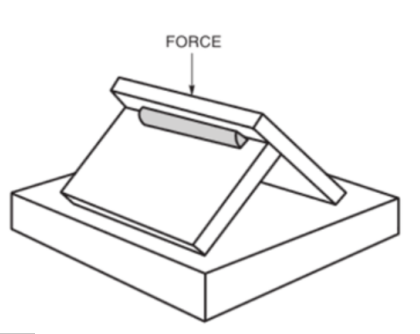

（3）如图所示，将t型接头与金属检测焊接金属面朝上成一个角度，使焊缝的根部承受拉应力

（4）将压力机放在材料上，直到样品破裂或自身平放

（5）检查结果

宏观蚀刻金属检测将用于获得每个金属检测样品的穿透读数。宏观蚀刻金属检测允许通过对焊件进行切片来观察焊缝熔深分布。将观察有效喉深的轮廓。从渗透的角度出发，将记录该信息以验证每个焊缝的可接受性和完整性。将结果与机械金属检测过程（即断裂金属检测）的结果进行比较，以帮助定义各种穿透深度的破坏极限。
